Monel K-500: высокопрочный никелевый сплав с дисперсионным упрочнением
Monel K-500 представляет собой модифицированную версию классического сплава Monel 400, дополнительно легированную алюминием и титаном для достижения возможности дисперсионного упрочнения. Этот сплав сочетает превосходную коррозионную стойкость базового материала с значительно увеличенной прочностью, достигаемой через термическую обработку, что делает его идеальным выбором для высоконагруженных деталей, работающих в агрессивных средах.

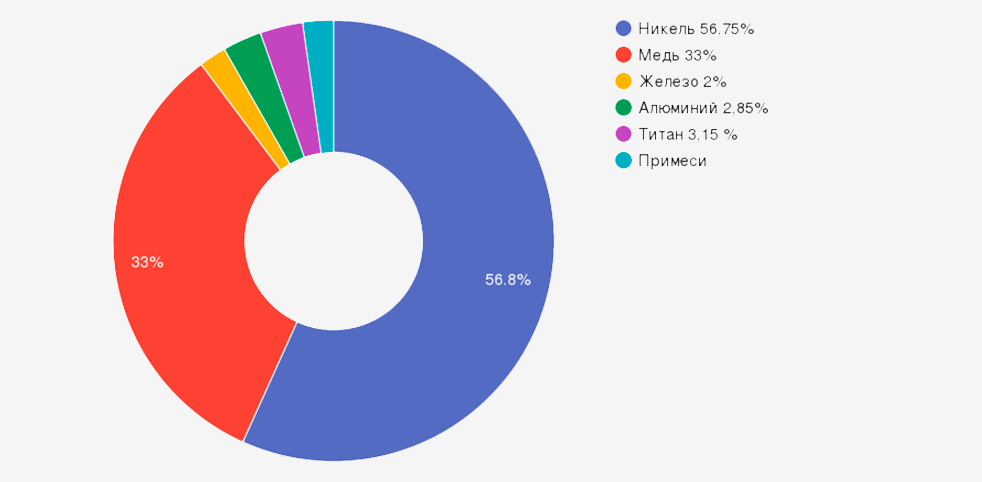

Химический состав и механизм упрочнения
Уникальный состав Monel K-500 обеспечивает возможность дисперсионного упрочнения при сохранении коррозионных свойств:
| Элемент | Содержание, % | Функция в сплаве |
|---|---|---|
| Никель (Ni) | 63 мин | Основа сплава, обеспечивает коррозионную стойкость и пластичность |
| Медь (Cu) | 27-33 | Усиливает стойкость к морской воде, способствует упрочнению |
| Алюминий (Al) | 2,35-2,85 | Основной упрочняющий элемент, образует γ'-фазу (Ni₃Al) |
| Титан (Ti) | 0,3-3,15 | Дополнительное дисперсионное упрочнение, стабилизирует структуру |
| Железо (Fe) | ≤2,0 | Повышает прочность, способствует формированию γ'-фазы |
| Марганец (Mn) | ≤1,5 | Улучшает горячую обрабатываемость, раскисляет сплав |
| Кремний (Si) | ≤0,5 | Дополнительный раскислитель |
| Углерод (C) | ≤0,25 | Контролируется для сохранения свариваемости |
| Сера (S) | ≤0,01 | Вредная примесь, строго ограничена |
Дисперсионное упрочнение
- Формирование упрочняющей γ'-фазы (Ni₃Al)
- Размер частиц: 10-50 нм
- Увеличение твердости в 2-3 раза относительно базового сплава
- Сохранение коррозионной стойкости после упрочнения
Магнитные свойства
- Низкая магнитная проницаемость: μ = 1,01-1,10
- Немагнитность в стандартных условиях
- Сохранение немагнитных свойств после упрочнения
Механические свойства
Свойства варьируются в зависимости от термической обработки:
- Предел прочности при растяжении: 690-1100 МПа (в зависимости от обработки)
- Условный предел текучести: 345-790 МПа
- Относительное удлинение: 20-35%
- Ударная вязкость: 60-80 Дж/см²
- Твердость: HRC 20-35 (после упрочнения)
- Модуль упругости: 179 ГПа
- Плотность: 8,44 г/см³
- Температура плавления: 1315°C
Состояния поставки
| Состояние | Обработка | σв, МПа | σ0,2, МПа | δ, % |
|---|---|---|---|---|
| Отожженное | 980°C + охлаждение | 690 | 345 | 35 |
| Старение (стандарт) | 590°C, 16 часов | 1015 | 620 | 25 |
| Старение (высокая прочность) | 480°C, 16 часов | 1103 | 793 | 20 |
Термическая обработка
Режимы упрочнения
- Раствор для обработка: 980°C, 1-4 часа + быстрое охлаждение
- Старение:
- 590°C, 16 часов (стандартный режим)
- 480°C, 16 часов (высокая прочность)
- 620°C, 8 часов (высокая пластичность)
- Стабилизация: 425°C, 2-4 часа
Альтернативные режимы
- Двухступенчатое старение для оптимизации свойств
- Изотермическая обработка для снижения остаточных напряжений
- Модифицированные режимы для специальных применений
Коррозионная стойкость
Высокая стойкость к средам
- Морская вода: превосходная стойкость
- Солевые растворы: отличная стойкость
- Кислые газы (H₂S, CO₂): очень высокая стойкость
- Фтористоводородная кислота: ограниченная стойкость
- Щелочи: хорошая стойкость
- Органические кислоты: очень хорошая стойкость
Стойкость к различным типам коррозии
- Питтинговая коррозия: высокая стойкость
- Щелевая коррозия: хорошая стойкость
- Коррозионное растрескивание под напряжением: минимальная склонность
- Межкристаллитная коррозия: не склонен при правильной обработке
Сравнение с другими материалами
| Среда | Monel K-500 | Monel 400 | SS 316L |
|---|---|---|---|
| Морская вода | Отлично | Отлично | Хорошо |
| HCl 10% | Хорошо | Хорошо | Плохо |
| H₂S | Отлично | Отлично | Удовлетворительно |
Технологии обработки
Методы сварки
- Дуговая сварка в защитном газе (TIG/GTAW)
- Дуговая сварка плавящимся электродом (MIG/GMAW)
- Электронно-лучевая сварка
- Лазерная сварка
- Контактная точечная сварка
- Пайка твердыми припоями
Особенности сварки
- Присадочный материал: AWS ERNiCu-7
- Защитный газ: Аргон или гелий
- Предварительный подогрев: Не требуется
- Послесварочная обработка: Рекомендуется упрочнение
- Контроль температуры: <150°C между проходами
Механическая обработка
- Резание: Требует твердосплавных инструментов
- Фрезерование: Низкие скорости резания, обильное охлаждение
- Шлифование: С применением специальных кругов
- Полирование: Возможна зеркальная поверхность
Формы поставки и изделия
Компания ОборонСпецСплав предлагает Monel K-500 в различных формах:
- Арматура и фитинги: болты, гайки, шпильки
- Пружины различного назначения
- Кабели и тросы
- Цепи и звенья
- Валы и оси
- Клапаны и задвижки
- Детали насосов: импеллеры, корпуса
- Компоненты подъемников и грузовых механизмов
- Буровое оборудование: штанги, замки
- Листовой прокат: 1-100 мм толщиной
- Круглый прокат: диаметр 10-300 мм
- Проволока: диаметр 0,5-10 мм
Промышленные применения
Высокие механические свойства и коррозионная стойкость обеспечили широкое применение сплава:
Нефтегазовая промышленность
- Компоненты морских буровых платформ
- Арматура для глубоководных установок
- Запорная и регулирующая арматура
- Элементы скважинного оборудования
- Нагнетательные линии высокого давления
Трубопроводная промышленность
- Высокопрочная арматура
- Компенсаторы и пружинные элементы
- Соединительные элементы
- Крепежные системы
Транспортная промышленность
- Детали морских судов
- Железнодорожные крепежные элементы
- Авиационные пружины и крепеж
- Автомобильные компоненты спецназначения
Химическая промышленность
- Клапаны химических реакторов
- Насосное оборудование
- Смесительное оборудование
- Сепараторы и центрифуги
Отечественные и зарубежные аналоги
Российские аналоги
- К-Monel 500 - российское обозначение
- НМ28У - модифицированный сплав на основе НМ28
- Нет полного отечественного аналога
Зарубежные аналоги
- UNS N05500 - стандарт ASTM
- NiCu30Al (2.4375) - европейское обозначение
- Cupronickel K-Monel - альтернативное название
- Cupron 90/10 (модифицированный)
Преимущества и особенности применения
Ключевые преимущества
- Возможность значительного упрочнения сохранением коррозионной стойкости
- Высокая усталостная прочность
- Немагнитность при высокой прочности
- Отличная стойкость к кавитации и эрозии
- Хорошая свариваемость после оптимизации режимов
- Стабильность свойств при повышенных температурах
Технологические особенности
- Требует точного контроля термообработки
- Сложная обработка резанием в упрочненном состоянии
- Необходимость послесварочной термообработки
- Высокая стоимость по сравнению с базовым Monel 400
Часто задаваемые вопросы (FAQ)
- В чем основное отличие Monel K-500 от Monel 400?
- Добавление алюминия и титана позволяет достичь дисперсионного упрочнения, увеличивая прочность в 1,5-2 раза при сохранении коррозионной стойкости.
- Можно ли получить максимальную прочность без потери пластичности?
- Возможен компромисс между прочностью и пластичностью выбором режима старения. Стандартный режим (590°C) дает баланс свойств.
- Подходит ли K-500 для морских применений при высоких нагрузках?
- Да, сплав идеален для морских условий, где требуется сочетание высокой прочности и коррозионной стойкости.
- Требуется ли специальное оборудование для термообработки?
- Достаточно стандартных печей с точным контролем температуры. Важно обеспечить равномерный нагрев и контролируемое охлаждение.
- Как влияет упрочнение на свариваемость?
- В упрочненном состоянии свариваемость снижается. Рекомендуется сварка в отожженном состоянии с последующим упрочнением.
Заключение
Monel K-500 представляет собой эволюцию классического коррозионно-стойкого сплава Monel 400, обогащенную возможностью дисперсионного упрочнения. Это сочетание делает его идеальным материалом для высоконагруженных компонентов, работающих в агрессивных средах.
Уникальные свойства сплава – высокая прочность, отличная коррозионная стойкость и немагнитность – делают его незаменимым для критически важных применений в нефтегазовой, судостроительной и химической промышленности. Правильный выбор термообработки позволяет оптимизировать свойства для конкретных условий эксплуатации, обеспечивая десятилетия надежной работы.
Настоящая статья составлена на основе технических спецификаций ASTM, UNS, отраслевых стандартов, а также многолетнего опыта применения дисперсионно-твердеющих сплавов специалистами компании "ОборонСпецСплав" в нефтегазовой, судостроительной и химической промышленности.
